Projekt
Skive Fjordbad
Leverance
Komplet ståloverbygning leveret end-to-end
Omfang
Mere end 60 tons stål, eksklusive funderingspæle
Udførelse
DS/EN 1090-2, EXC2
Mere end 60 tons
Stål eksklusive funderingspæle
41
Grænseflader til rammede stålpæle
Mindst 175
Primære længde- og tværbjælkeemner
Ca. 600 m²
Trædæk understøttet af stålkonstruktionen
Ca. 180 meter
Rækværk og værn
Ca. 40 meter
Rustfri riste
EXC2
DS/EN 1090-2

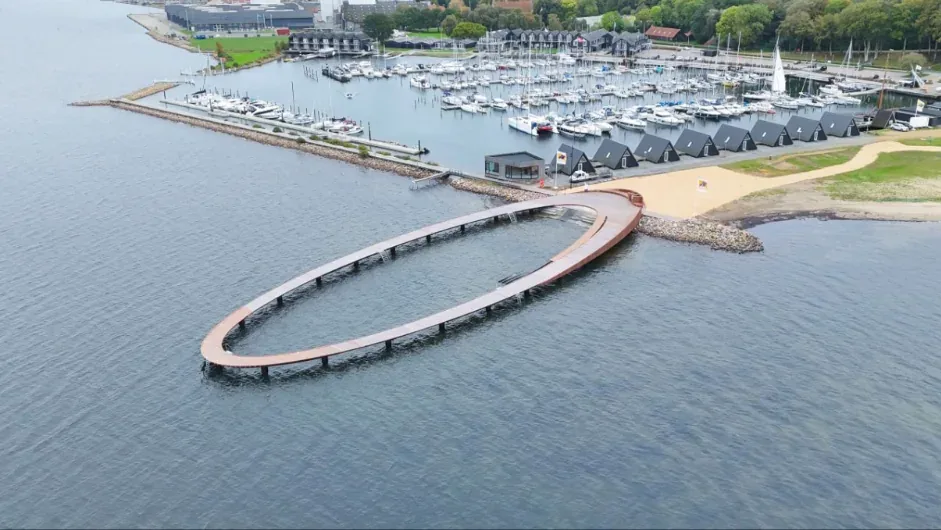

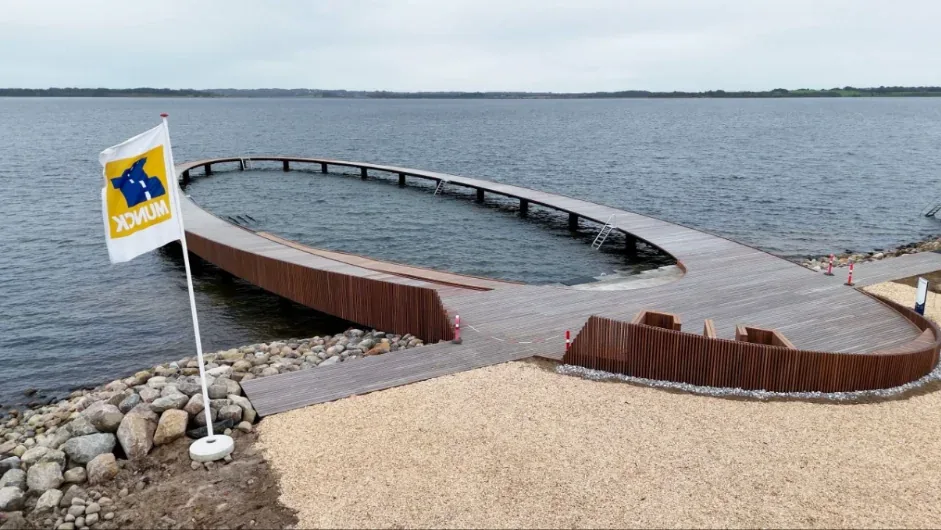

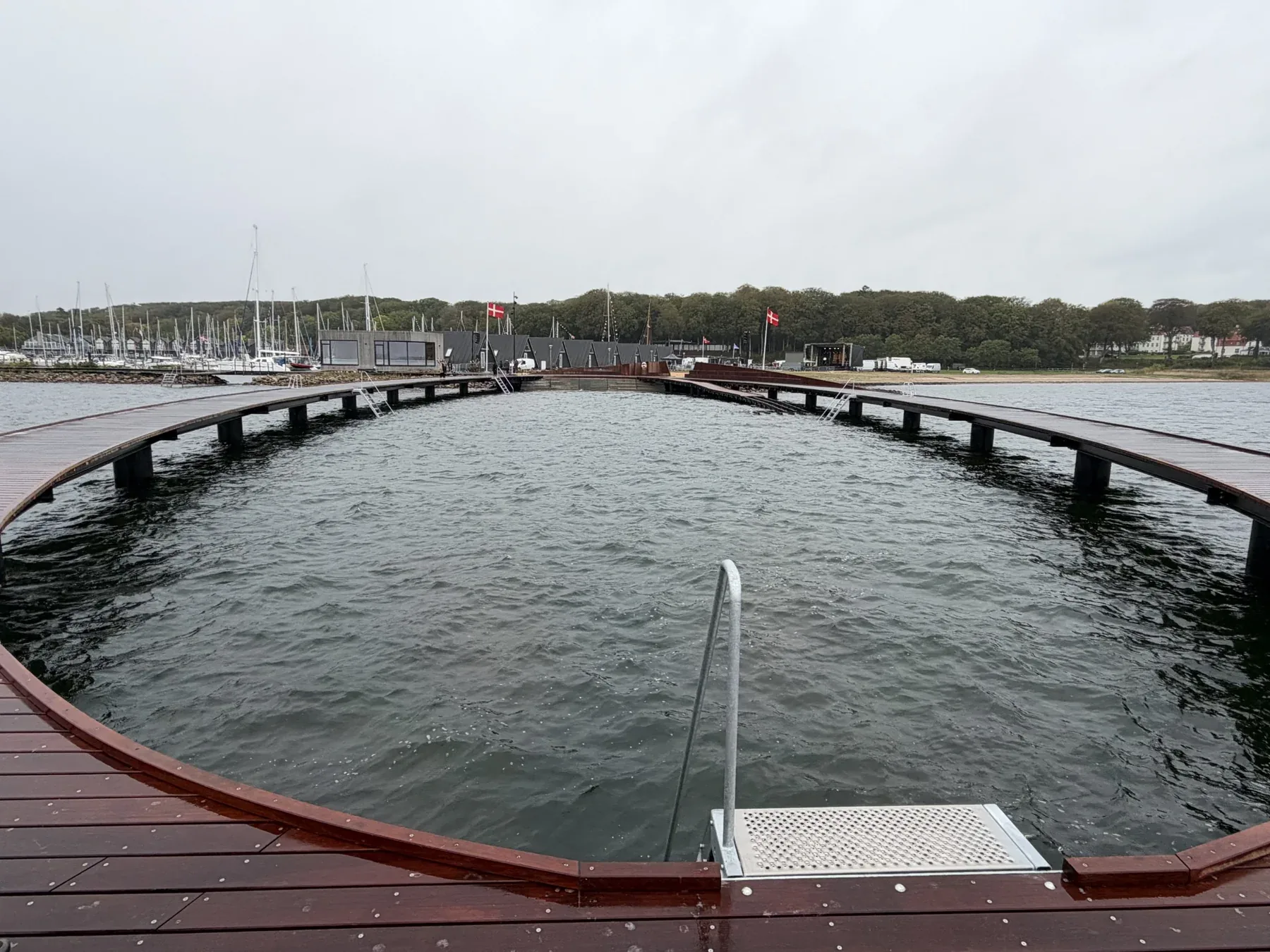

Skive Fjordbad er en kompleks ellipseformet konstruktion med hovedbro, badeområde, opholdsarealer, værn og en tilgængelig rampe ned i fjorden.
Sejerslev har ansvar for den komplette stålleverance end-to-end - fra 3D-modellering, detailprojektering og udvikling af grænseflader til egen produktion, prøvesamling, dokumentation, overfladebehandling, logistik og montage.
Fra rådgiverdesign til en konstruktion, der kan bygges
Sejerslev har forestået 3D-modelleringen af stålleverancen og omsat projektets geometri til et komplet digitalt produktionsgrundlag.
- Modellering af den bærende ståloverbygning
- Detail- og produktionsprojektering
- Udvikling af grænseflader, som ikke var færdigprojekteret
- Udvikling af samlinger og specialdetaljer
- Design og detailprojektering af rækværker og værn
- Koordinering mellem stål, trædæk, riste, beton og øvrige konstruktioner samt indarbejdelse af faktisk indmålte pælepositioner
- Assemblies og produktionstegninger
- Planlægning af produktionsdeling og montagerækkefølge
Individuel geometri - digitalt styret produktion
Den ellipseformede konstruktion består ikke af ens gentagne fag. Længder, vinkler, radier, flangeafskæringer, boltplaceringer og samlingsdetaljer varierer gennem konstruktionen.
Stålleverancen omfatter mere end 60 tons stål og mindst 175 primære længde- og tværbjælkeemner - før rækværker, riste, ribber, beslag og øvrige sekundære ståldele medregnes.
Fra funderingens tolerancer til præcis stålproduktion

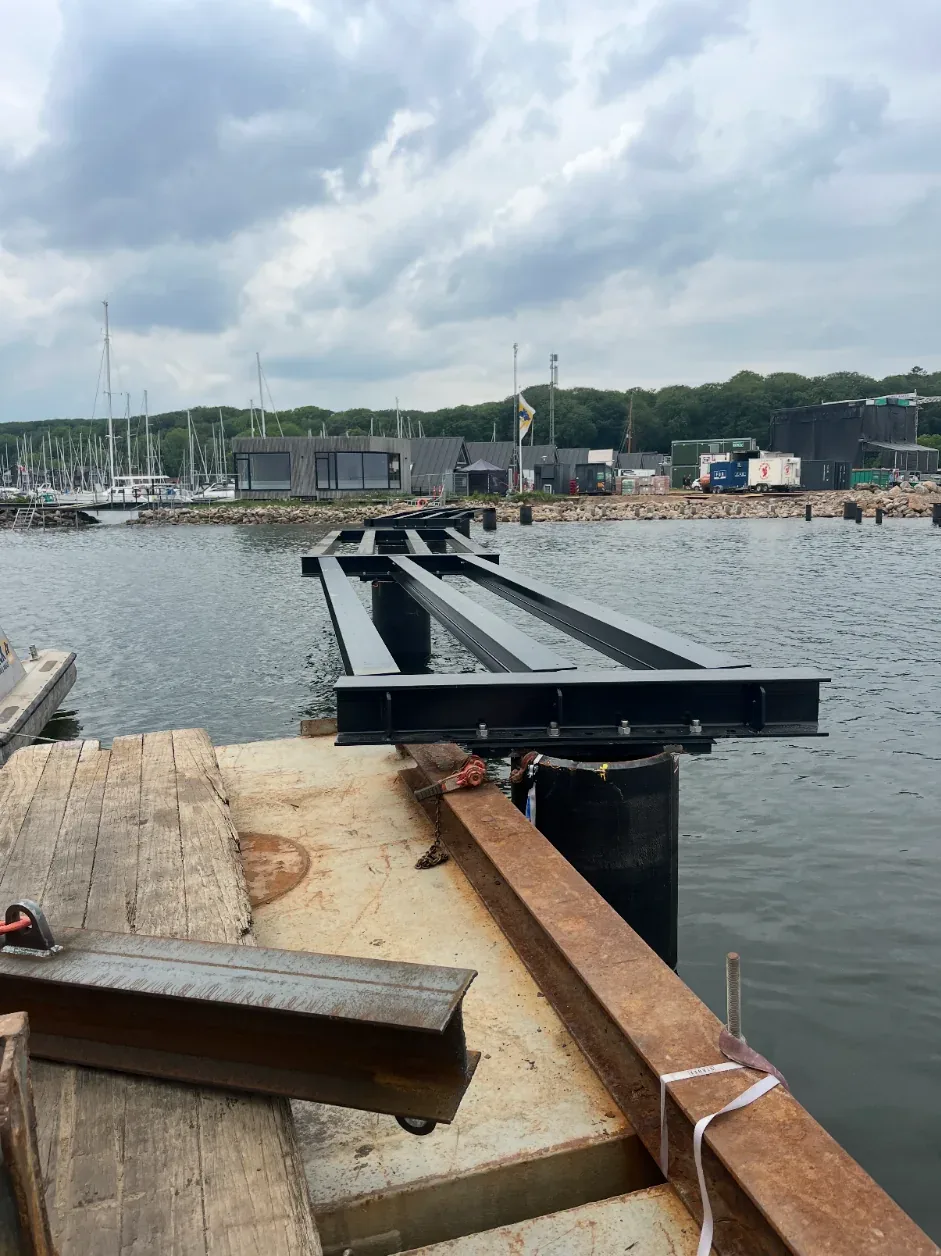

Hovedbroen og rampen funderes på i alt 41 rammede stålpæle. Efter ramningen blev pælenes faktiske positioner indmålt og indarbejdet i Sejerslevs 3D-model.
Forbindelsesdetaljerne kunne dermed tilpasses de reelle forhold inden frigivelse til produktion - frem for at blive løst under montagen.
Prøvesamlet før montage

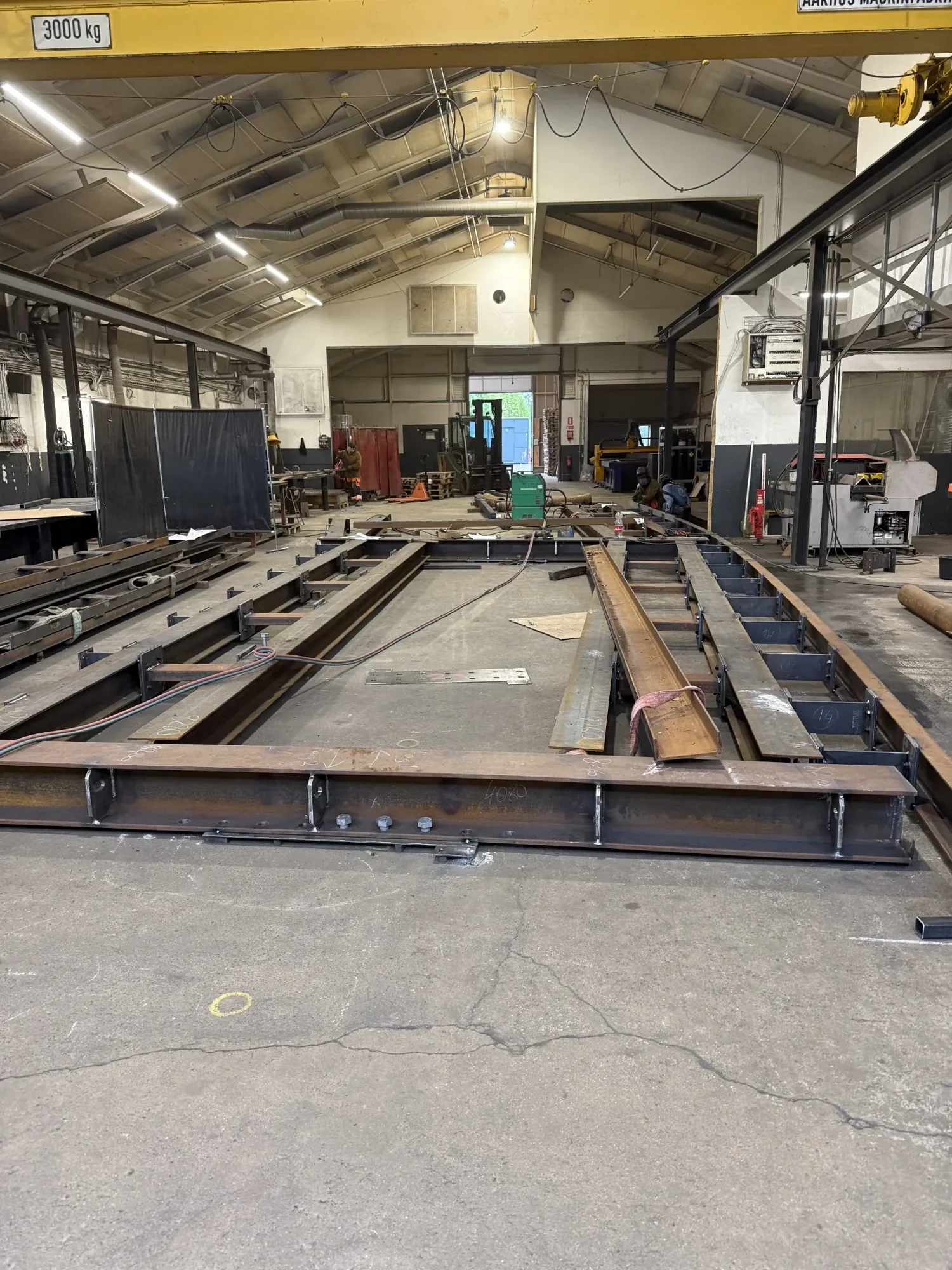

Udvalgte dele af hovedbroen blev prøvesamlet på Sejerslevs egen produktionsfacilitet.
Her kunne geometri, samlinger, pasform, boltforbindelser, vinkler, radier, koter og montagerækkefølge verificeres under kontrollerede forhold - inden overfladebehandling og transport.
Hele produktionsflowet samlet
Sejerslevs eget produktionssetup omfatter CNC-styret plasmaskæring, automatisk savning, opbygning samt robot- og manuel svejsning.
Egen CLOOS-svejserobot anvendes, hvor konstruktionernes geometri og gentagelsesgrad gør automatisering relevant, mens komplekse samlinger og specialdetaljer udføres manuelt.
Den samlede stålleverance
Stålkonstruktionen danner desuden underlag for omkring 600 m² trædæk.
- Komplet ståloverbygning til hovedbro
- Stålkonstruktion til tilgængelig rampe
- Længde- og tværbjælker
- Krumme specialprofiler
- Afstivninger, skot, ribber og forbindelsesplader

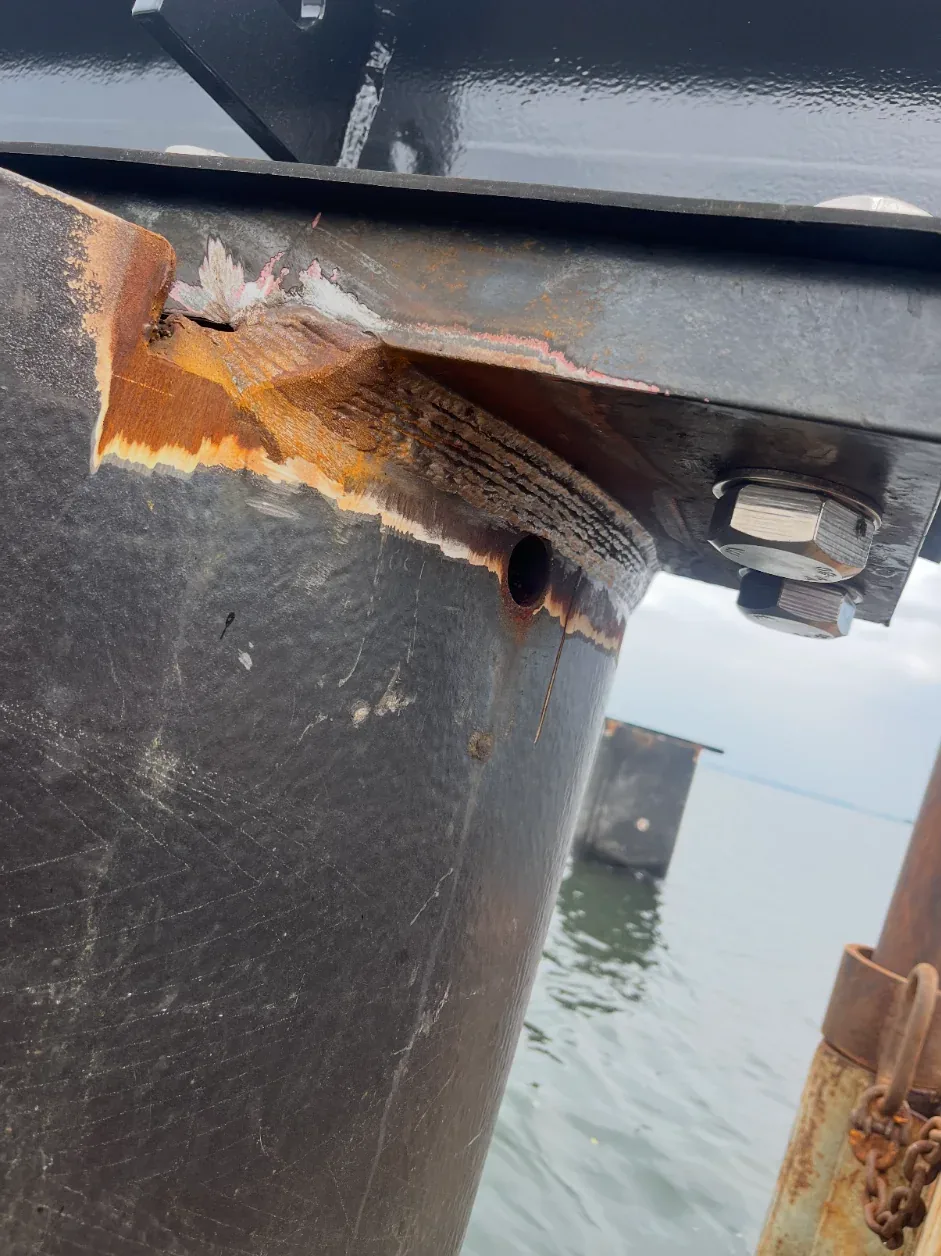

- Topplader og forbindelser til rammede pæle
- Ca. 180 løbende meter rækværk og værn
- Ca. 40 løbende meter rustfri riste
- Specialbeslag og grænseflader til øvrige bygningsdele
Korrosionsbeskyttelse i maritimt miljø
De bærende ståldele udføres med et duplexsystem bestående af varmforzinkning og efterfølgende malingsbehandling.
Korrosionsbeskyttelse, materialevalg og konstruktionens detaljer er dermed integreret i projekteringen.
Stålarbejdet udføres efter DS/EN 1090-2 i EXC2. Kvalitetsarbejdet omfatter blandt andet:
- Materialecertifikater og sporbarhed
- Kvalificerede svejseprocedurer
- Svejsekoordination
- Visuel kontrol og supplerende NDT
- Kontrol af dimensioner, geometri og hulplaceringer
- Dokumentation af prøvesamlinger
- Kontrol af overfladebehandling
- Samlet dokumentation fra råmateriale til færdig konstruktion

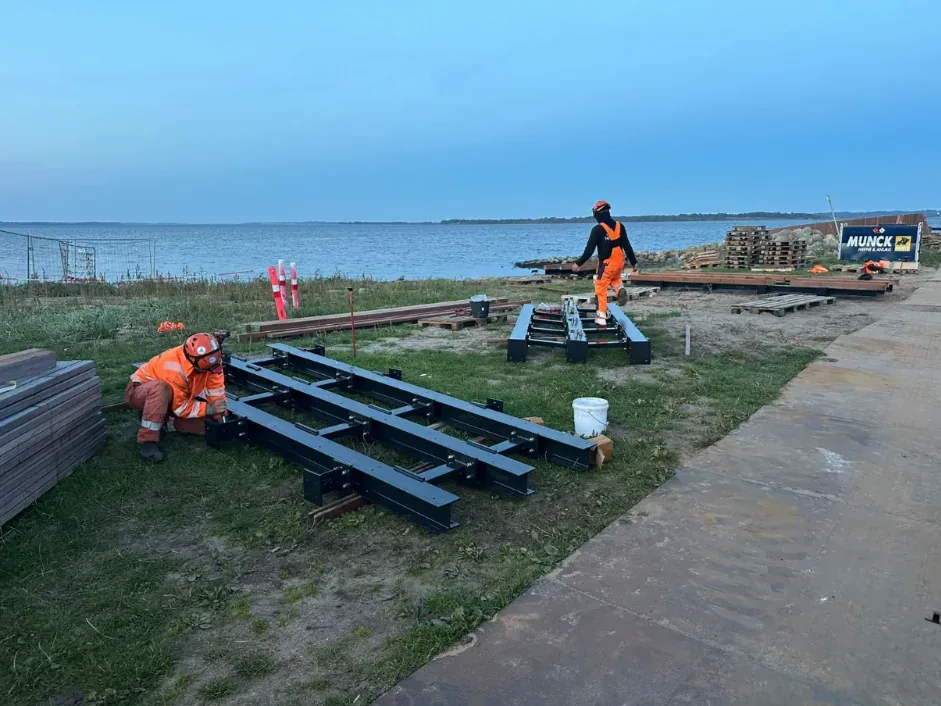

Fra 3D-model til monteret konstruktion
Skive Fjordbad samler Sejerslevs tekniske leverance i én sammenhængende proces - fra modellering og detailprojektering til produktion, kvalitetssikring, korrosionsbeskyttelse og montage.
Fra indmålt pæletop til færdigt rækværk.
